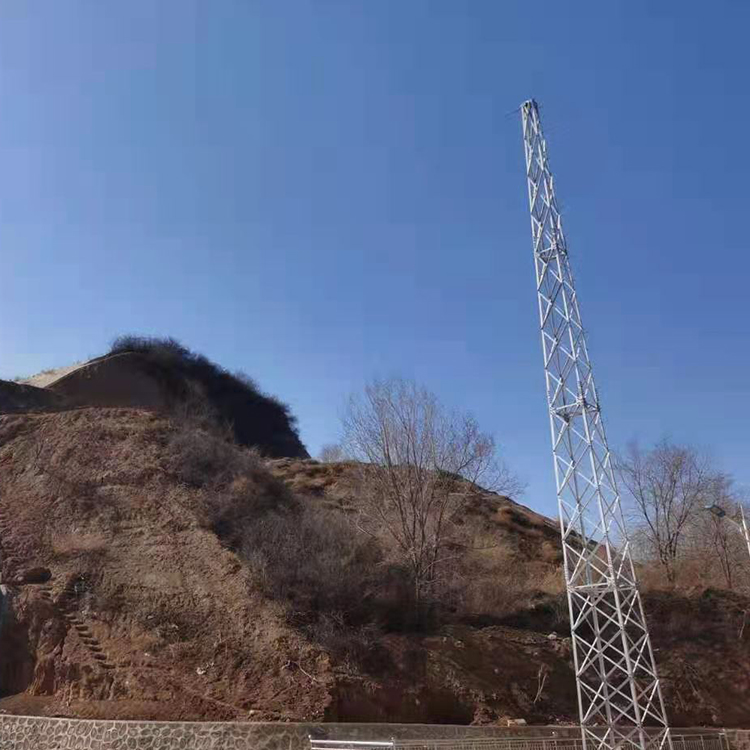

一、項目名稱:某倉庫庫房避雷塔安裝項目
二、項目簡介:
避雷(針)塔產品按照由中國建筑標準設計研究院出版的《建筑物防雷設施安裝99(03)D501-1》中的塔形及技術標準來生產。塔形選自國標圖籍99D501-1或D562。主要產品有鋼筋塔(GJT系列)、四柱角鋼塔(GFL系列避雷針?biāo)?、環形鋼管避雷針(CH系列)、鋼筋混凝土環形桿避雷針(ZG系列)和避雷線塔(GFW避雷線塔系列)等產品。
三、項目類別:第一類防雷建筑
四、項目開工日期:2021 年3 月17日
五、項目工期: 5天
鋼結構避雷線塔,基本風壓為0.4kN/m2
線塔編號
線塔總高度
線塔跨度
修正后的地基承載力特征值(kN/m2)
線塔各段組合件材料重量
線塔總重
基礎形式
避雷線塔使用條件:
1、基本風壓:w0=0.4及0.7KN/m2兩種;
2、抗震設防烈度:8度及小于8度地區;
3、地基承載力:100及200 KN/m2;
4、覆冰厚度: ≤10mm ;
5、垂直度:≤1/1000
6、GFW1基礎形式:JA-4、JA-7、JB-1、JB-5、JB-7、JB-9、JB-10、JB-13
7、GFW2基礎形式:JA-6、JA-8、JB-5、 JB-7、JB-11、JB-13、JB-16
8、拉線線徑:Φ7.8mm
9、拉線跨距L(m):40--200
10、最大弧度f(wàn)(m):1.6/2.4/3.2/4.8/6.0/8.0
11、拉線重量(Kg):11.9--59.3
12、GFW拉線塔高度:20米、25米、30米、35米、40米
13、GFW拉線塔適配避雷針:THZ-05C、YBZ-03T、YBZ-07T、O.MEX60
14、GFW線塔接地電阻:小于10歐姆
15、GFW線塔接地材料:YBD-01T燒制接地模塊10塊、降阻劑10包
16、GFW材料:熱鍍鋅角鋼
17、GFW主材:L50*5、L63*6、L70*6、L80*8、L90*8、L100*100
18、GFW斜材:40*4
19、GFW腳釘:Φ16mm
避雷線塔的優點:
采用圓鋼或角鋼作為塔柱材料,風荷載系數小,抗風能力強,塔柱采用外法蘭盤或角鋼包鐵連接,螺栓受拉,不易破壞,降低維護成本。塔柱正三角型或四角形布置,節約鋼材,跟開小,占地面積小,節約土地資源,選址便利塔身自重輕,運輸和安裝便捷,建設工期短,塔型隨風荷載曲線變化設計,線條流暢,技術成熟,遇罕遇風不易倒塌。結構安全可靠。
