接地模塊(梅花形)

  • 型號說明:
    1產品概述接地模塊是一種以非金屬材料為主的接地體,它由導電性、穩定性較好的復合非金屬材料、吸濕劑、電解物質組成,不但有長效、防腐、降阻等特點,相對于降阻劑來說,施···
  • 咨詢熱線:17714306975 17714370292
  • 產品詳情

1、產品概述
   接地模塊是一種以非金屬材料為主的接地體,它由導電性、穩定性較好的復合非金屬材料、吸濕劑、電解物質組成,不但有長效、防腐、降阻等特點,相對于降阻劑來說,施工更方便,而且接地模塊受干濕度影響小,能長效吸濕保濕,保持低電阻不變。
   此非金屬接地體執行企業標準:Q/CD-2004

2、性能特點
   1) XH系列接地模塊采用穩定的非金屬材料作為模塊的導電介質,其導電性不受季節影響;
   2) 能吸濕保濕、接地電阻低,能保持與土壤有效接觸,接地電阻低而且能保持長期穩定;
   3) 大電流沖擊后阻值不增大,也無變硬;、發脆、斷裂現象;
   4) 在高土壤電阻率地域接地,能有效地降低接地電阻;
   5) 接地電阻受季節影響小,阻值能保持長期穩定。
   6) 安裝簡便,不受氣候和地質條件的影響。
   7) 耐腐蝕、無毒、對環境無污染、使用壽命長。

3、工作原理
   JN系列接地模塊內置金屬電極,與被保護對象的地線相連接,使入地電流迅速泄放到大地,從而獲得低的接地電阻。其機理:增大了接地體本身的散流面積,減小了接地體與土壤層間的接觸電阻,具有強吸濕保濕能力,充分發揮了模塊材料的導電作用。

4、用量計算
根據擬建接地裝置埋設地層的土壤電阻率,采用下式計算低電阻接地模塊的用量。
并聯后的總接地電阻:
式中:
   Rj━單個模塊接地電阻;
   ρ━埋置地層的電阻率(Ω·m);
   n━接地模塊數量;
   η━模塊利用系數,可采用0.55~0.85。


5、埋設方法

   5.1 非金屬接地體可進行垂直埋置或水平埋置,接地材料本體頂端埋置深度不宜小于0.8m,一般為0.8m~1.0m。
   5.2 采用幾個模塊并聯埋置時,模塊間距不宜小于4m,如條件不允許,可適當放寬。
   5.3 非金屬接地體的極芯互相并聯或與地線連接時,必須進行焊接。要求用同一種金屬材料焊接,確保連接的可靠性。焊接長度按接地規范要求至少應為模塊極芯寬度2倍以上,不允許虛焊、漏焊。 應在焊接處清除焊渣,涂上一層瀝青或防腐漆,以防極芯腐蝕。
   5.4 遇巖石地區,模塊與大地粘合情況不緊時,可在模塊下方和周圍填充YB-Ⅲ型降阻劑,然后再用細土回填夯實,一般每塊模塊下方使用25kg`~50kg降阻劑。
   5.5 回填土?xí)r應適量灑水,分層夯實,待模塊充分吸濕后(24小時)后測量接地電阻。


6、注意事項

   6.1 貯存模塊應經常維護,保持一定濕度,避免高溫、干燥、曝曬。
   6.2 運輸和安裝時,應避免機械力損傷接地模塊。選擇埋設位置時,應避開可能遭受化學腐蝕及高溫影響地段。
   6.3 回填土?xí)r可適量灑水分層夯實,待低電阻接地模塊吸濕24小時后測量接地電阻。
   6.4 在寒冷地區,模塊應埋設在凍土層以下。

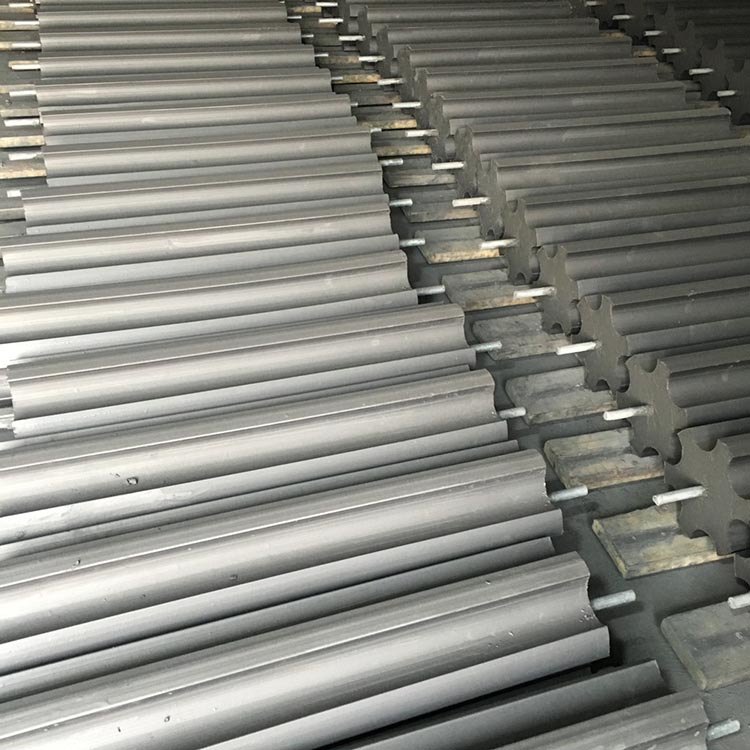

7、產品展示

咨詢:接地模塊(梅花形)
