1.產品介紹

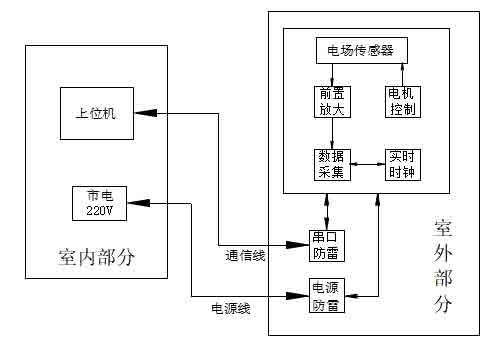

大氣電場儀作為探測大氣中電場強度的主要儀器,在雷電監測和預警中起著重要作用,是一種高科技高集成度的大氣探測設備,室外探頭采用差分式探測結構,將探測結果進行 AD 轉換,并和時間信息一起打包,通過RS-485 串口或者無線 GPRS 方式遠程傳送給監控云平臺。其系統結構如圖 1 所示:
室外探頭部分包括外場傳感器、信號處理箱兩部分組成,外場傳感器負責對地表附近的大氣靜電場場強進行測量,在完成一次數據采集。信息處理箱主要完成傳感器所采集數據的分析、處理和存儲,并將轉換結果打上時標發送出去,同時還對外場傳感器進行供電和箱體內溫度的電路板的溫濕度進行實時監控,電源電壓,經緯度等數據進行識別和監控。此外,電源端口和信號端口都做了防雷電波感應和入侵的防護,用來抵抗因雷擊或電網中大功率設備通斷產生的電涌侵襲,保護設備不受損壞。
監控云平臺負責將信息處理箱發來的探測數據進行解析,并顯示在 PC 機上,并在監控云平臺上進行實時監控和雷電預警。整個系統可由大氣電場儀傳感器和監控云平臺組成也可由多個大氣電場儀傳感器和監控云平臺軟件組成。
2.性能參數
供電電源/電源電壓 | 太陽能供電/220V 市電可選 |
預警形式 | 三級預警 |
靈敏度 | <±50kv/m |
精度誤差 | <5% |
預警形式 | 三級預警 |
預警范圍 | 0~20km |
預警時間 | 提前 10~30 分鐘預警 |
通訊形式 | 以太網/Wi-Fi |
信號接口 | DB9 芯 232、485 接口 |
系統功耗 | <1.8W |
探頭功耗 | <1W |
工作溫度/濕度 | -20℃~+60℃/10%~100% |
量程 | ±300kv/m |
太陽能板功率 | 50W |
電池 | 12V12ah |
3.電氣參數:
電源提供 | +12V |
電力消耗 | <5W |
4.設備外形參數:
外形 | 100*150mm |
重量 | 探頭 1kg |
5.產品數據存儲
大氣電場儀的數據存儲在云平臺,存儲的數據內容包括數據文件和狀態文件,存儲的數據量為 3 年。
6.大氣電場儀云平臺軟件功能說明
大氣電場儀云平臺軟件主要用來接收大氣電場儀采集的電場數據,并進行處理、顯示。其主要功能模塊有登錄模塊;實時數據曲線顯示、告警記錄查詢、歷史記錄查詢,告警設置等;
a.基于 GIS 的移動基站的位置管理
b.基于 GIS 的大氣電場儀的位置管理
c.接入國家氣象局雷電預警系統數據,此項為根據客戶需求而定,按年收取數據服務費。
d.雷電預警 AI 計算
e.設備管理
f.對設備告警數據進行查詢以及對告警數據進行處理并更新處理狀態。
g.告警:可對設備進行告警參數設置,當設備到達告警值的時,平臺發出告警提示。
h.實時監測:主要對系統實時參數、歷史記錄、告警記錄進行展示。

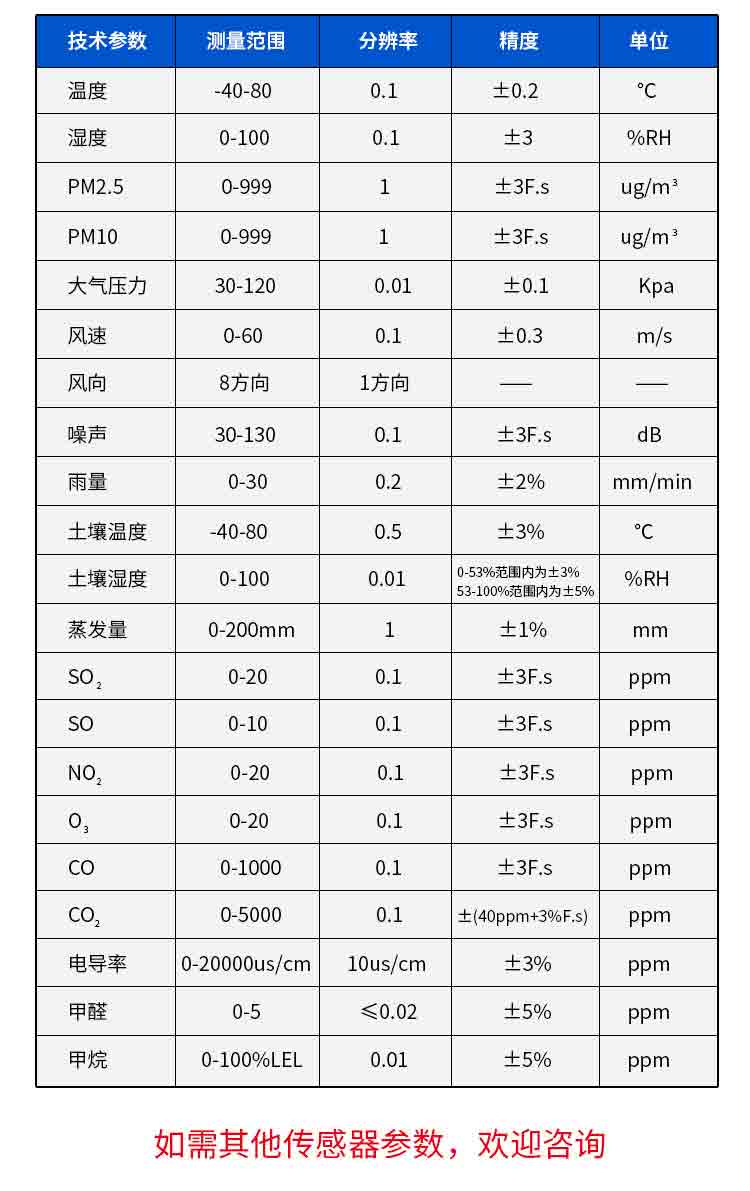

7.可適配氣象要素
服務承諾:
南京聚寧防雷科技有限公司為您提供優質的服務和合格的產品。保證產品的質量和售后!
